Характеристики
1. Электромагнитные клапаны серии 2W используются для воды, жидкости, газов и масел.
2. Температура среды: -5–80℃.
3. Режим работы: прямого действия или ступенчатый прямого действия.
4. Рабочее давление: нормально закрытый – 0-10 бар, нормально открытый – 0-6 бар.

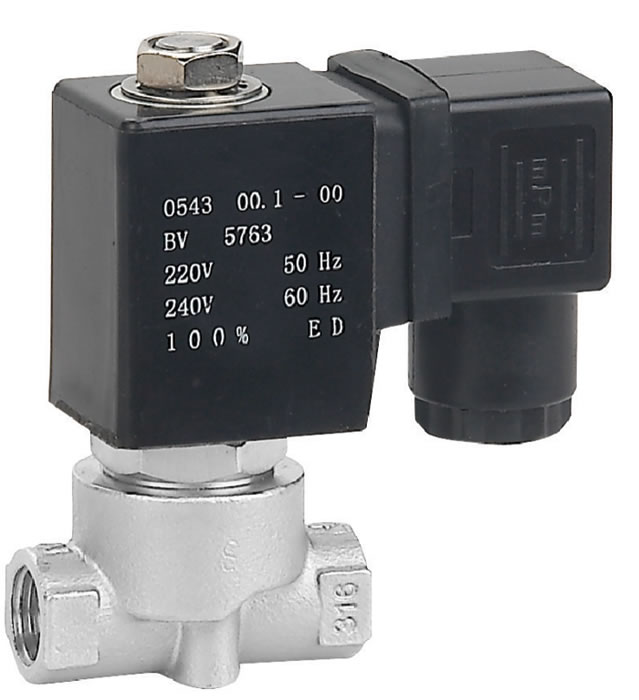

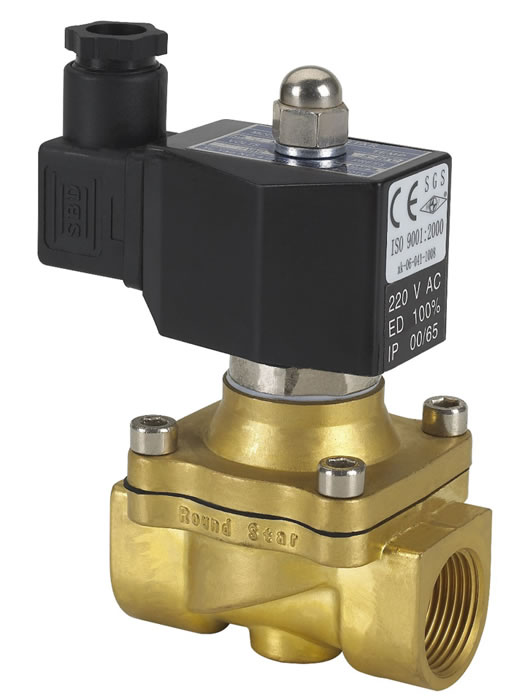

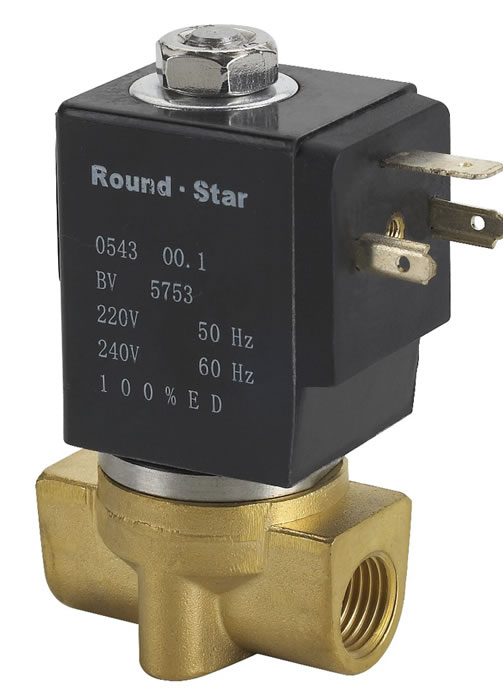

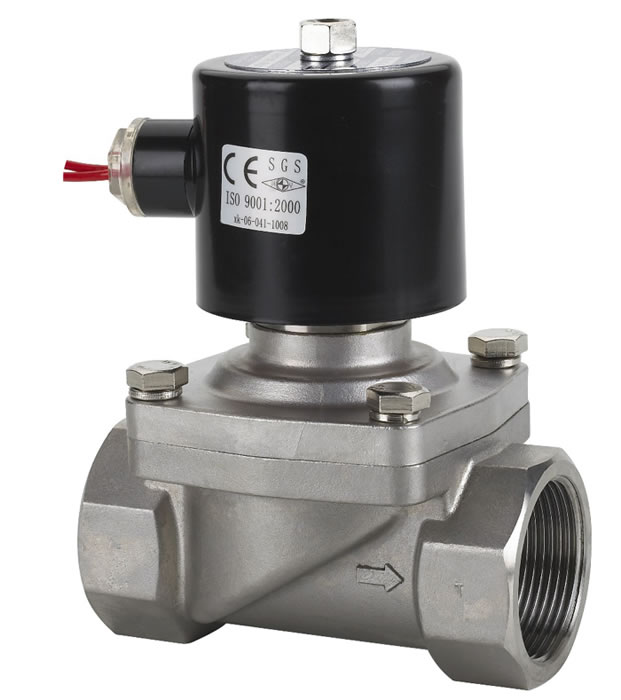

5. Электромагнитные клапаны для воды и воздуха серии 2W изготавливаются с применением ковочной латуни, точного литья нержавеющей стали или точного литья чугуна.
6. Уплотнение: БНК (NBR).
7. Класс защиты катушки: герметизированная катушка: IP65, плакированная железом катушка: IP54.
Специальные заказы
Мы предлагаем электромагнитные клапаны по специальным техническим условиям.
1. При заказе электромагнитных клапанов для воды и воздуха серии 2W с уплотнением Витон (VITON), пожалуйста, отметьте V в бланке заказа. Этот клапан используется для сред с максимальной температурой 130℃.
2. Если Вы предпочитаете уплотнение СКЭП (EPDM), пожалуйста, отметьте E в бланке заказа. Этот клапан используется для сред с максимальной температурой 110℃.
3. Если электромагнитные клапаны будут использоваться для питьевой воды или пищевых продуктов, пожалуйста, укажите это в заказе. Вы можете выбрать уплотнение из силиконового каучука.
4. Мы предлагаем электромагнитные клапаны с рабочим давлением 12кгс/см2. Если Вы хотите приобрести эту продукцию, Вы можете заказать ее. Если необходимо установить ручной привод, пожалуйста, укажите это в заказе.
5. Мы поставляем фланцы из нержавеющей стали и медные фланцы для соединения электромагнитных клапанов. Отметьте их на бланке заказа, если Вы хотите приобрести их.
| Модель | 2W-025-06 | 2W-025-08 | 2W-040-08 | 2W-040-10 | 2W-160-10 | 2W-160-15 | 2W-200-20 | 2W-250-25 | 2W-350-35 | 2W-400-40 | 2W-500-50 | |
| Резьба G | 1/8дюйма | 1/4дюйма | 1/4дюйма | 3/8дюйма | 3/8дюйма | 1/2дюйма | 3/4дюйма | 1 дюйм | 1¼дюйма | 1½дюйма | 2дюйма | |
| Диаметр | мм | 2.5 | 4 | 16 | 20 | 25 | 35 | 40 | 50 | |||
| Режим работы | Прямого действия | Ступенчатый прямого действия | ||||||||||
| Коэффициент пропускной способности клапана | 0.23 | 0.6 | 4.8 | 7.6 | 12 | 24 | 29 | 48 | ||||
| Длина | мм | 40 | 40 | 40 | 52 | 69 | 69 | 73 | 99 | 115 | 120 | 154 |
| Высота | мм | 75 | 75 | 75 | 90 | 117 | 117 | 124 | 135 | 154 | 162 | 185 |
| Температура среды | -5 ~80℃(-10~130℃) | |||||||||||
| Рабочее давление, бар | Нормально закрытый: 0~10 Нормально открытый: 0~6 | |||||||||||
| Макс. прочность на сжатие | 12 | |||||||||||
| Бар | ||||||||||||
| Напряжение | 220В переменного тока/50Гц, 22В·А; 110В переменного тока/50Гц, 22В·А; 24В постоянного тока, 18Вт; 12В постоянного тока, 17Вт; диапазон напряжений: ±10%; Электромагнитные клапаны с другим диапазоном напряжения могут быть изготовлены на заказ. | |||||||||||
| Модель | 2W-40F | 2W-50F | 2W-15JF | 2W-20JF | 2W-25JF | 2W-32JF | 2W-40JF | 2W-50JF | 2W-32F | 2W-40F | 2W-50F |
| Длина | 165 | 195 | 106 | 106 | 135 | 142 | 149 | 184 | 140 | 150 | 186 |
| Высота | 215 | 240 | 141 | 143 | 166 | 204 | 217 | 227 | 198 | 211 | 234 |
| Диаметр фланца | 145 | 160 | 96 | 100 | 110 | 135 | 145 | 156 | 135 | 145 | 156 |
| Диаметр фланца 1 | φ18 | φ18 | φ14 | φ14 | φ14 | φ18 | φ18 | φ18 | φ18 | φ18 | φ18 |
| Диаметр фланца 2 | φ110 | φ125 | φ65 | φ75 | φ85 | φ100 | φ 110 | φ125 | φ100 | φ110 | φ125 |
| Коэффициент пропускной способности клапана | 29 | 48 | 3.6 | 6 | 12 | 24 | 29 | 48 | 24 | 29 | 48 |

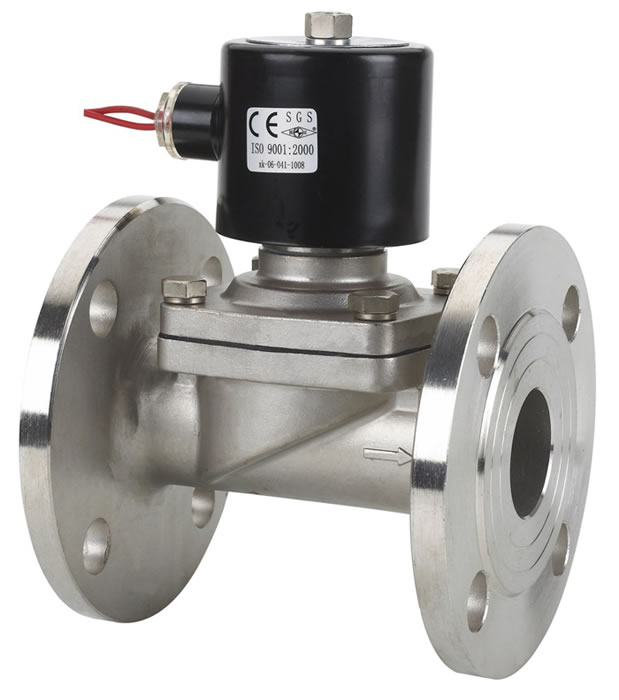

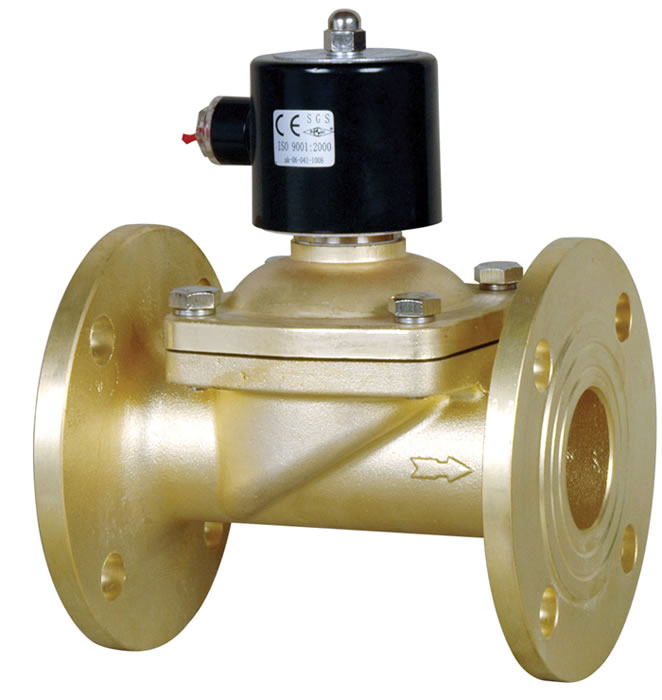

| Материалы | Чугунный фланец | Фланец из нержавеющей стали SUS304, SUS316 (на выбор) | Медный фланец (на выбор) | ||||||||
| Температура среды | -5~80℃ | ||||||||||
| Рабочее давление, бар | Нормально закрытый: 0~10 Нормально открытый: 0~6 | ||||||||||
| Макс. прочность на сжатие, бар | 12 | ||||||||||
| Напряжение | 220В переменного тока/50Гц, 22В·А; 110В переменного тока/50Гц, 22В·А; 24В постоянного тока, 18Вт; 12В постоянного тока, 17Вт; диапазон напряжений: ±10%; Электромагнитные клапаны с другим диапазоном напряжения могут быть изготовлены на заказ. | ||||||||||
Инструментальный завод YUYAO – это основной производитель электромагнитных клапанов для воды и воздуха, расположенный в Китае. Мы предлагаем различные типы продукции: электромагнитные клапаны для воды и воздуха серии 2W, пластиковые жидкостные электромагнитные клапаны, электромагнитные клапаны для кофеварок и так далее. Наша компания предлагает высококачественную продукцию по доступным ценам. Мы полностью завершаем всю цепочку производства электромагнитных клапанов высокого давления, выпускных электромагнитных клапанов и другой продукции здесь, Китае. Более низкая себестоимость производства позволяет нам предлагать продукцию по более низким закупочным ценам. Детальное описание продукции отражено на странице.
