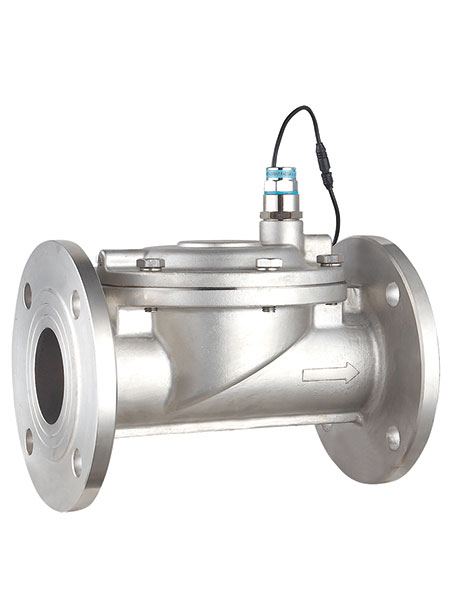

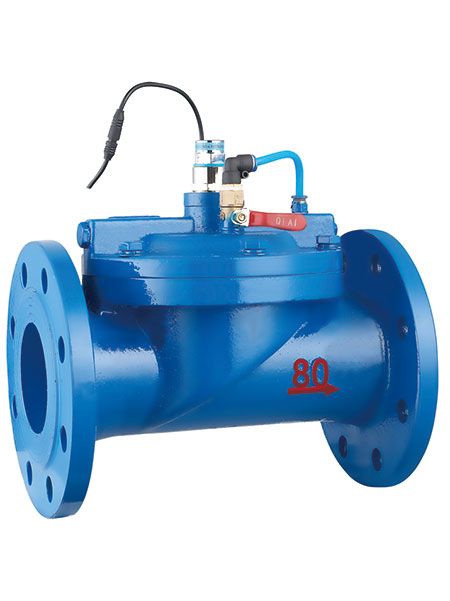

Электромагнитный клапан с фланцевым соединением и бистабильным переключателем YSG

  • Электромагнитный клапан с фланцевым соединением и бистабильным переключателем YSG
  • Электромагнитный клапан с фланцевым соединением и бистабильным переключателем YSG
Feedback Form

Импульсные электромагнитные клапаны серии YSG отличаются двухходовым исполнением и большим диаметром отверстий (от 65 до 200 мм).

Они широко используются в системах оросительного полива, а также в большом количестве гидравлических и пневматических систем других предназначений

Рабочая среда: вода, масло, воздух
Температура рабочей среды: -5~80℃
Материал уплотнения: бутадиен-нитрильный каучук (NBR)
Механизм срабатывания: под воздействием импульса постоянного тока
Материал корпуса: литейный чугун или нержавеющая сталь (SS304)
Тип разъёма: фланец
Рабочее напряжение: 2.5 - 6.5В
Степень защиты оболочки: IP 67
Рабочее давление: 0.3 - 8 бар
Сопротивление обмотки: 25 Ом
Сила тока: 190 мА (мин.)
Ширина импульса: ≥10 мс

Примечание:
1. Клапаны из нержавеющей стали с диаметрами отверстий от 65 до 150 мм не оснащаются фильтрами, при этом могут поставляться как с ручными переключателями, так и без них (по выбору заказчиков).
2. Клапаны из литейного чугуна с диаметрами отверстий от 65 до 200 мм оборудуются как фильтрами, так и ручными переключателями.

Расшифровка артикула
YSG- 65- J- F- номинальное напряжение
| ||| |
модель диаметр отверстия C: чугун F: фланец (по умолчанию: 6В)
 65:65mm J: сталь (опционально: 9В, 12В или 24В)
80:80mm
100:100mm
125:125mm
150:150mm
200:200mm

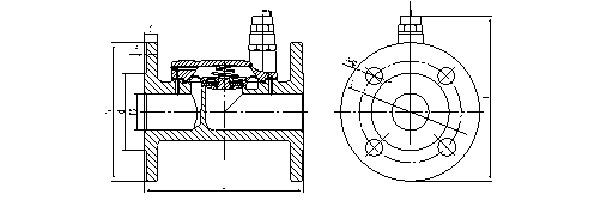

Large-caliber pulsed electromagnetic valve Dimensions
Large-caliber pulsed electromagnetic valve Dimensions table

Модель L D H K d C f n-φ Материал корпуса Weight(Kg)
YSG-65JF 256 185 248 145 118 20 3 4-φ18 нержавеющая сталь (SS304) 12.3
YSG-80JF 277 200 268 160 132 20 3 8-φ18 15.1
YSG-100JF 350 220 290 180 156 22 3 8-φ18 23
YSG-150JF 450 285 402 240 211 24 3 8-φ22 62
YSG-65CF 259 185 277 145 118 20 3 4-φ18 литейный чугун 15
YSG-80CF 278 200 289 160 132 20 3 8-φ18 17
YSG-100CF 350 220 316 180 156 22 3 8-φ18 23
YSG-125CF 425 250 398 210 186 22 3 8-φ18 54.5
YSG-150CF 450 285 430 240 211 24 3 8-φ22 55
YSG-200CF 560 340 516 295 266 24 3 12-φ22 112
YSG-80 Габариты разъёма: 250×195×200 мм (Д×Ш×В) медь 11.3
