Характеристики
1. Электромагнитные клапаны серии PS используются для пара, жидкостей, газов и масел.
2. Температура среды: -5–180℃.
3. Режим работы: пилотного действия.
4. Рабочее давление – нормально закрытый: 0.4-16 бар, нормально открытый: 0.4-10 бар.

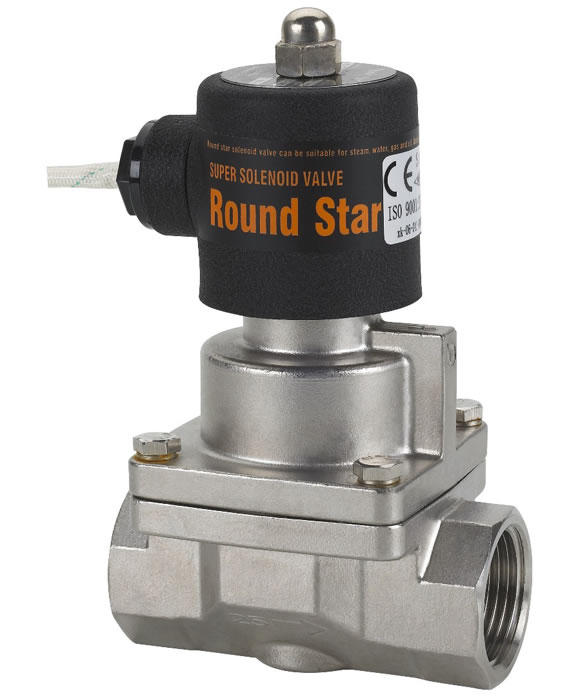

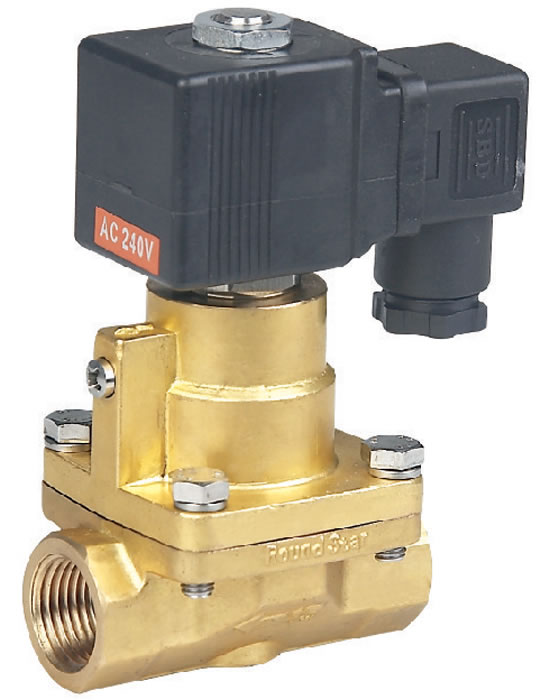

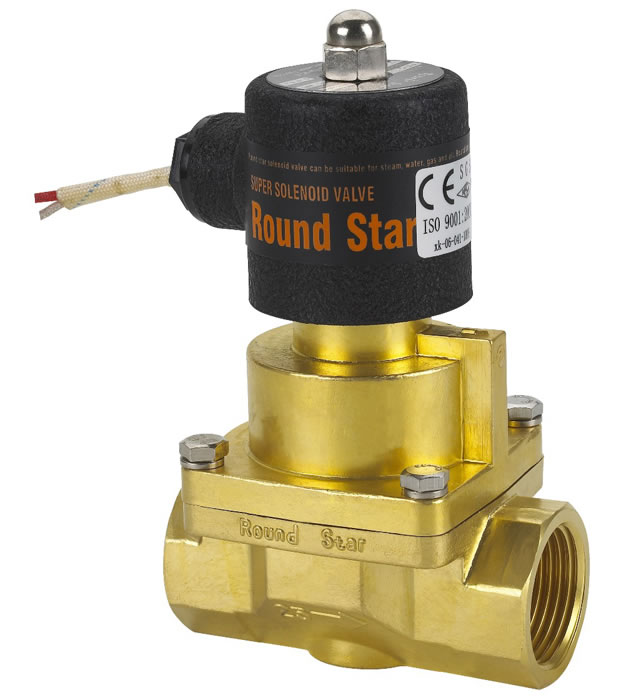

5. Электромагнитные клапаны серии PS изготовлены с применением ковочной латуни, точного литья нержавеющей стали или литейной латуни.
6. Уплотнение: тефлон (PTFE).
7. Класс защиты катушки – герметизированная катушка: IP65, плакированная железом катушка: IP54.
Специальные заказы
Мы предлагаем электромагнитные клапаны по специальным техническим условиям.
1. Для использования с горячей водой или средой с постоянной температурой электромагнитные клапаны серии PS могут использовать уплотнение Витон (VITON). Если Вы хотите выбрать уплотнение Витон, пожалуйста, отметьте V на бланке заказа. Температура среды: может достигать 150℃.
2. При заказе электромагнитных клапанов с рабочим давлением 25 бар, отметьте это на бланке заказа.

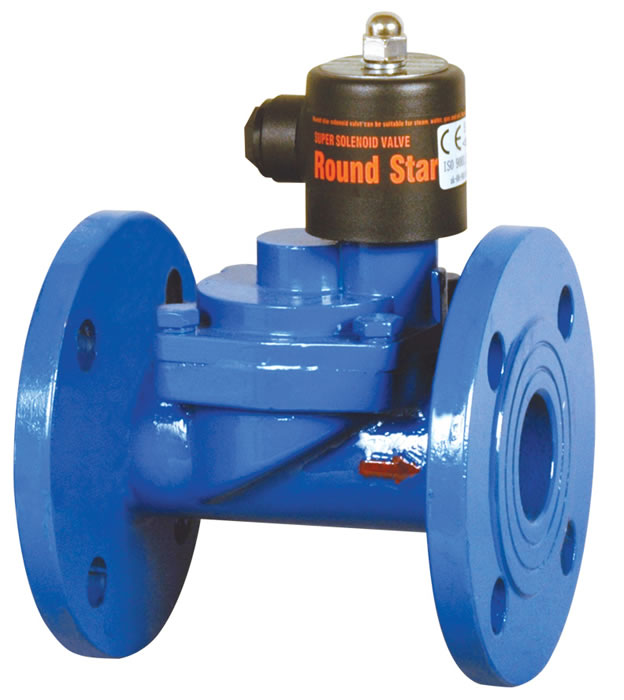

3. Крупный диаметр: Ø40~Ø65. Мы поставляем чугунные соединительные фланцы для электромагнитных клапанов, клапанные коробки из нержавеющей стали и внутренние компоненты.
| Модель | PS-15 | PS-20 | PS-25 | PS-32 | PS-40 | PS-50 | PS-25F | PS-32F | PS-40F | PS-50F | PS-40F | PS-50F | PS-65F | PS-15JF | PS-20JF | PS-25JF | PS-32JF | PS-40JF | PS-50JF |

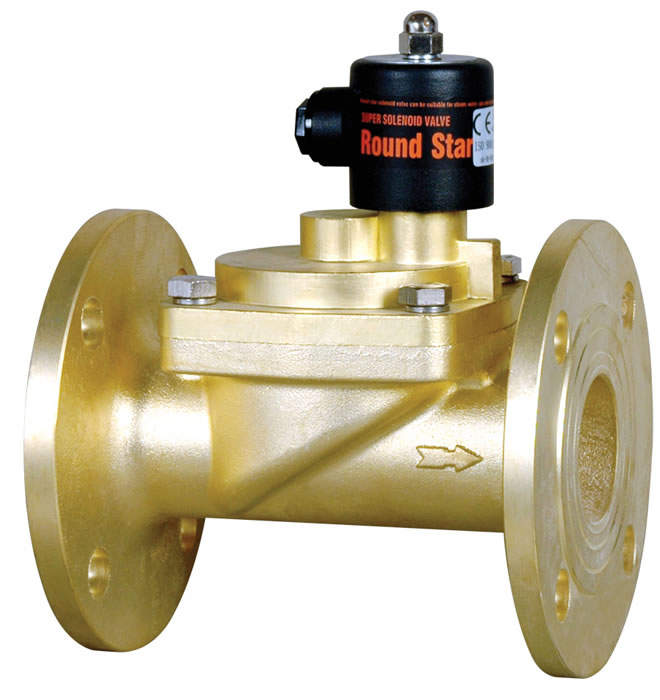

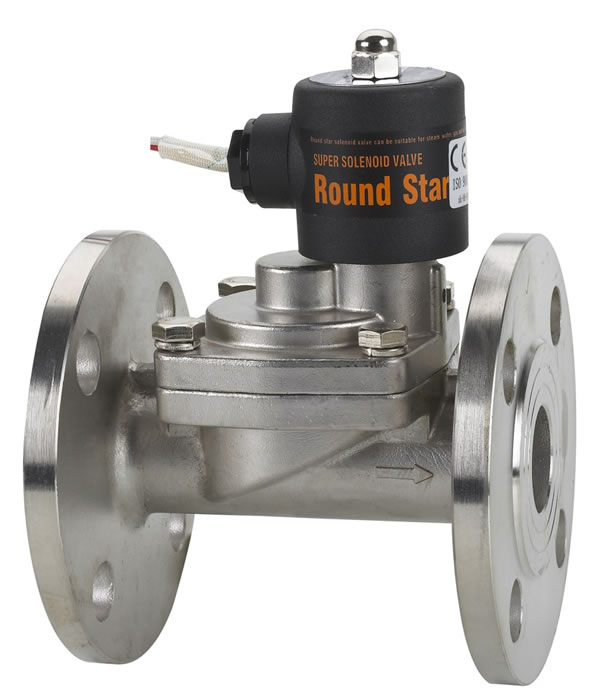

| Соединение | G1/2 | G3/4 | G1 | G11/4 | G11/2 | G2 | Медный фланец | Чугунный фланец | Фланец из нержавеющей стали | ||||||||||
| Диаметр | 15 | 20 | 25 | 32 | 40 | 50 | 25 | 32 | 40 | 50 | 40 | 50 | 65 | 15 | 20 | 25 | 32 | 40 | 50 |
| Коэффициент пропускной способности клапана | 4.5 | 7.6 | 12 | 22 | 30 | 48 | 12 | 22 | 30 | 48 | 30 | 48 | 56 | 4.5 | 7.6 | 12 | 22 | 30 | 48 |
| Длина, мм | 70 | 74 | 92 | 110 | 122 | 160 | 118 | 140 | 150 | 185 | 150 | 185 | 256 | 106 | 106 | 135 | 140 | 148 | 182 |
| Высота, мм | 135 | 142 | 150 | 150 | 155 | 174 | 187 | 204 | 210 | 230 | 210 | 228 | 278 | 165 | 167 | 190 | 201 | 210 | 230 |
| Температура среды | -5 ~180℃ | ||||||||||||||||||
| Рабочее давление, бар | Нормально закрытый: 0.4 ~ 16; нормально открытый: 0.4 ~ 12 |
||||||||||||||||||
| Макс. прочность на сжатие, бар | 20 | ||||||||||||||||||
| Напряжение | 220В переменного тока/50Гц 22В·А; 110 В переменного тока/50Гц 19В·А; 24В постоянного тока, 10Вт; 12В постоянного тока, 9Вт; диапазон напряжений: ±10%; Электромагнитные клапаны с другим диапазоном напряжения могут быть изготовлены на заказ. |
||||||||||||||||||
Инструментальный завод YUYAO – это производитель и поставщик электромагнитных клапанов из Китая. Наш ассортимент продукции включает электромагнитные клапаны для пара серии PS, электромагнитные клапаны из нержавеющей стали, пластиковые газовые электромагнитные клапаны и так далее. Мы предлагаем высококачественную продукцию по конкурентным ценам и полностью завершаем всю цепочку производства электромагнитных клапанов для кулеров, миниатюрных электромагнитных клапанов и другой продукции здесь, в Китае. Снижение себестоимости производства позволяет нам предлагать своим клиентам более низкие закупочные цены. Для получения более детальной информации о нашей продукции, пожалуйста, обратитесь к страницам с описанием продукции.
