Функции

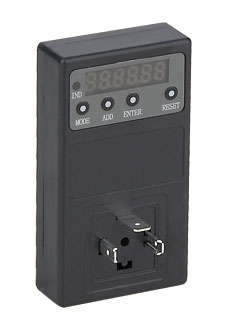

1. С корпусом из огнеупорного инженерного пластика цифровой таймер (реле времени) для электромагнитного клапана отличается высокой прочностью и безопасностью.
2. Управление с помощью микрокомпьютерного чипа, высокая точность определения временных интервалов.
3. Светодиодный экран позволяет считывать показания даже при отсутствии освещения.
4. Рабочий диапазон таймер: 1 сек~99 ч. 59 мин. 59 сек., двунаправленная регулировка.
5. Режим работы: Циклический (два: включение/выключение или выключение/включение)
Одноразовый (один: отсчет установленного интервала).
6. Источник питания: высоковольтный переменный/постоянный ток, 110~240В (XY-3800H);
низковольтный переменный/постоянный ток, 7~36В (XY-3800L).
7. Класс защиты таймера: IP65.
8. Стандартный разъем входа/выхода DIN43650A.
9. Светодиодный индикатор для отображения рабочего состояния ON (вкл) и OFF (выкл).
10. Применение: электромагнитные клапаны и другие устройства, которым необходима установка времени.

Руководство по эксплуатации

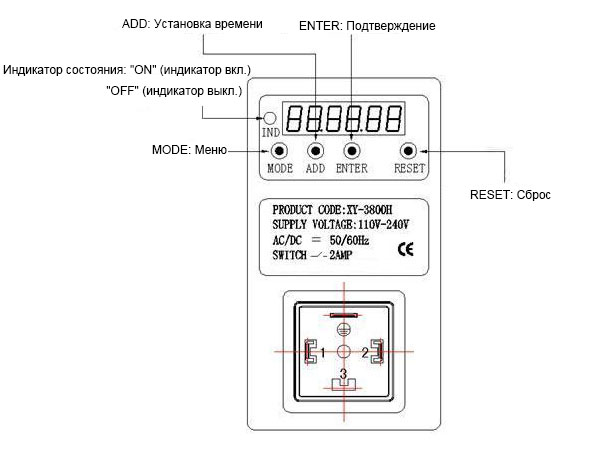

Показания на экране
1. Экран показывает ON―OFF: это означает, что сначала выполняется включение клапана, а затем происходит включение.
2. Экран показывает OFF―ON: это означает, что клапан сначала выключается, а затем включается.
3. Экран показывает ON: это означает, что интервал цикла может 99 часов 59 минут 59 секунд.

Установка режима и времени
Цифровой клапан (реле времени) электромагнитного клапана поставляется с заводскими настройками. После включения клапан будет работать в режиме «ON―OFF». Время включения и выключения составляют 2 секунды в обратном отсчете (на экране отображается "0 0 0 0 0 X", где X – это убывающее число). Если Вы хотите изменить режим и время, нажмите кнопку MODE, после чего на экране отобразится «ON―OFF». После повторного нажатия кнопки MODE, на экране появится «OFF―ON». После еще одного нажатия на дисплее высветится «ON». Выберите необходимый режим и нажмите кнопку ENTER для подтверждения. После этого Вы сможете приступить к установке параметров времени.

При установке параметров времени в режиме «ON» (отображается X X X X X X) первая цифра слева начнет мигать, это означает, что Вы можете начать установку таймера. Нажмите кнопку ADD для установки времени в порядке увеличения. После выбора необходимой цифры нажмите кнопку ENTER для подтверждения. После установки первой цифры начнет мигать вторая цифра слева. Процесс установки оставшихся 5 цифр аналогичен процессу установки первой. Когда Вы установите параметры времени для режима «ON», Вы можете начать установку параметров режима «OFF». Процесс настройки режима «OFF» такой же, что и для режима «ON».

После завершения установки режимов на экране таймера 4 раза появится надпись режима «ON―OFF», а затем таймер начнет работать в соответствии с заданными параметрами. Во время установки нового режима система не будет работать. Она вернется к работе после завершения установки параметров. Если Вы не нажмете кнопку ENTER для подтверждения и выйдете из режима настройки, то система будет работать в соответствии с установленными ранее настройками. (Приведенный выше пример описывает установку режима “ON―OFF”. Установка других режимов осуществляется по этому образцу.)

Другие функции
Сброс: Нажмите кнопку RESET, и таймер остановит текущую работу, а затем начнет работать в соответствии с параметрами, которые будут заданы.
Примечание: данный вид цифровых таймеров выпускается двух типов: высоковольтный тип и низковольтный тип. Вы можете выбрать наиболее подходящий тип, исходя из фактических потребностей.
